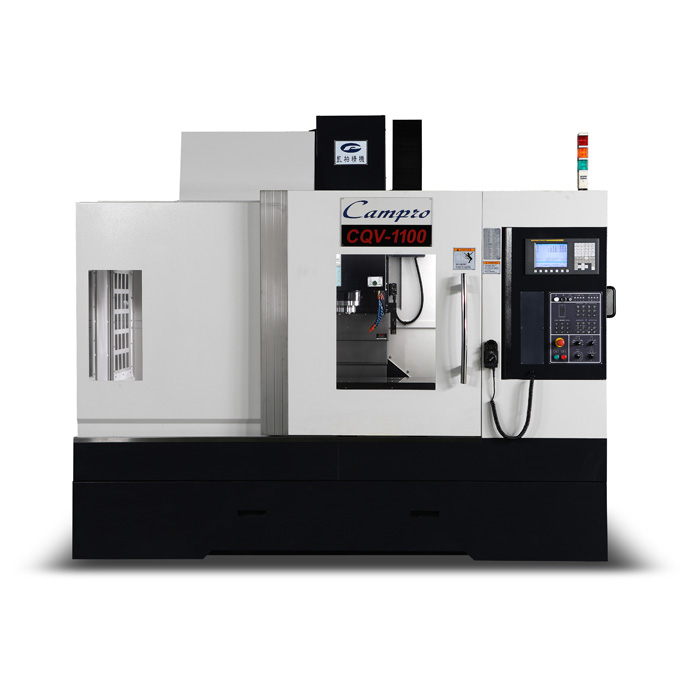

| CQV 高效率高速綜合加工中心 CQV 系列加工中心機，是專為高速高精密加工所開發的系列機種，具備高精度與高穩定性的切削性能，最適用於航太工業、光學元件及3C產業的零件加工與製造，除了延續凱柏機械一貫的人性化機體設計外，更提供多樣的選配功能，滿足客戶多元化的加工環境。
● 三軸採用高荷重滾柱線性滑軌，提昇工作臺負重力。
● 提供「Z 軸伺服剎車馬達 / 配重系統加裝導軌」雙系統可供選擇，符合多元加工需求。
● 標配 10,000 rpm 高剛性直結主軸與油冷卻機，提供更好的扭力傳導及穩定的工作溫度。
(另可選配 12,000 / 15,000 / 20,000 / 30,000 rpm 直結高速主軸。)
● 提供 FANUC / HEIDENHAIN / MITSUBISHI 多種控制系統，滿足使用者需要。
● 出廠前均依國際標準進行雷射及循圓檢測，確保機臺品質與穩定度。
| 內容 |
單位 |
CQV-900 |
CQV-1100 |
CQV-1300 |
| 行程 |
|
|
|
|
| X軸行程 |
mm |
900 |
1100 |
1300 |
| Y軸行程 |
mm |
580 |
580 |
600 |
| Z軸行程 |
mm |
560 |
560 |
560 |
| 主軸鼻端至工作臺面距離 |
mm |
90~650 |
90~650 |
80~640 |
| 主軸中心至立柱軌道面距離 |
mm |
655 |
655 |
670 |
| 工作臺 |
|
|
|
|
| 工作臺面積 |
mm |
550X1000 |
550X1200 |
600X1400 |
| 工作臺最大荷重 |
kg |
600 |
700 |
900 |
| T型槽尺寸(寬x槽數x間距) |
mm |
18x5x100 |
18x5x100 |
18x5x100 |
| 主軸 |
|
|
|
|
| 主軸轉速(特殊選配) |
rpm |
I.D.D.10,000 |
| 主軸馬達 |
kw |
11/15 |
| 主軸孔錐度 |
type |
7/24 TAPER NO.40 |
| 自動換刀系統 |
|
|
|
|
| 換刀型式(特殊選配) |
type |
刀臂式 |
| 刀柄型式 |
type |
BT-40 |
| 拉刀桿形式 |
type |
P-40T(45°) |
| 刀庫容量(特殊選配) |
pcs |
24T |
| 最大刀具直徑 |
mm |
φ80 |
| 最大刀具直徑(無相鄰刀) |
mm |
φ150 |
| 最大刀具長度 |
mm |
250 |
| 最大刀具重量 |
kg |
7 |
| 換刀時間(刀對刀) |
sec. |
2.5 |
| 換刀時間(點對點) |
sec. |
6 |
| 換給速度 |
type |
random type |
| Feedrate |
|
|
|
|
| X/Y/Z軸快速進給 |
m/min |
36/36/30 |
| 切削進給 |
mm/min |
10000 |
| 其它規格 |
|
|
|
|
| Model |
|
6~8kgf/cm2 |
| Standard power source |
|
220/60 HZ |
| Power capacity |
KVA |
25KVA |
| Max. machine height |
mm |
2815 |
| Floor plan (WxD) |
mm |
3080X2500 |
3350X2500 |
3415X2550 |
| Machine weight |
kg |
6700 |
7000 |
7600 |
|
