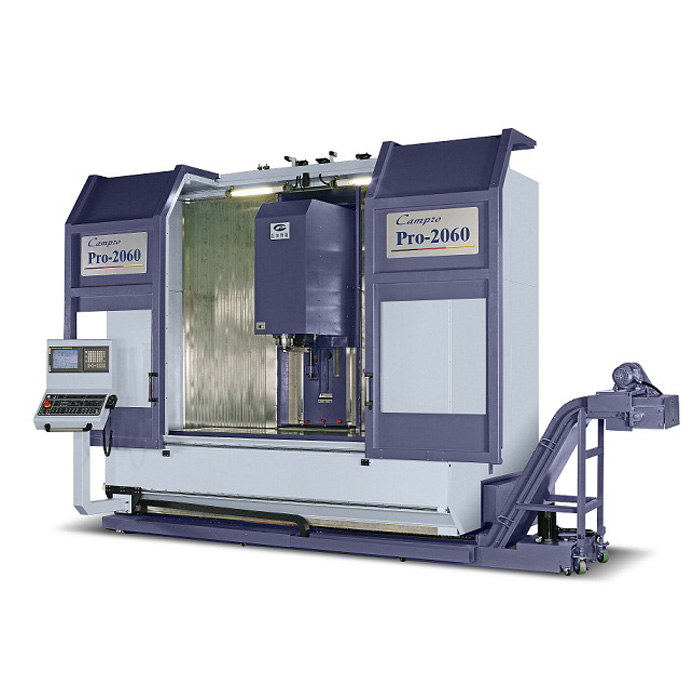

| 臺灣凱柏PRO系列立式全動柱綜合加工中心機 ● 高速高精度大馬力 12,000 rpm內藏式主軸。雙工作臺靈活運用。
● 床身為高剛性箱型結構設計。三軸採用具有超高剛性與超重負荷能力的滾柱式線軌。
● 刀庫系統設計具有快速換刀及大容量刀倉特性。
● 出廠前均依國際標準進行成品檢測，品質穩定。
產品規格
| 型號 |
單位 |
Pro-2060 |
Pro-3060 |
Pro-4060 |
| 行程 |
|
|
|
|
| X軸行程 |
mm |
2000 |
3000 |
4000 |
| X軸(雙工作臺區式)(選配) |
mm |
2x720 |
2x1220 |
2x1720 |
| Y軸行程 |
mm |
600 |
| Z軸行程 |
mm |
600(opt：700) |
| 主軸鼻端至工作臺面距離 |
mm |
100~800 |
| 主軸中心至立柱軌道距離 |
mm |
685 |
| 工作臺面積 |
mm |
635x2500 |
635x3500 |
635x4500 |
| 工作最大荷重 |
kg |
1300 |
1800 |
2200 |
| T型槽(寬x槽數x間距) |
mm |
18x5x100 |
| 主軸 |
|
|
|
|
| 主軸轉速 |
rpm |
12,000 Built-in (15,000/18,000) |
| 主軸孔錐度 |
|
7/24 TAPER NO.40 |
| 主軸直徑 |
mm |
φ70 |
| 主軸馬達 |
kw |
15/18.5 |
| 進給 |
|
|
|
|
| X/Y/Z軸快速進給 |
m/min |
30/30/30 |
| 自動換刀 |
|
|
|
|
| 刀具數量 |
|
24T(36T/48T) |
| 刀柄型式 |
|
BT-40 |
| 刀柄螺栓 |
|
P-40T(45°) |
| 最大刀具重量 |
kg |
7 |
| 最大刀具長度 |
mm |
250 |
| 最大刀具直徑 |
mm |
φ70 |
| 最大刀具直徑(無相鄰刀) |
mm |
φ130 |
| 換刀時間 (刀對刀) |
sec. |
2.5 |
| 換刀時間 (點對點) |
sec. |
6 |
| 佔地面積 |
mm |
5200x4300 |
6400x4300 |
7400x4300 |
| 機器重量 |
kg |
12000 |
14500 |
17500 |
| 最大機器高度 |
mm |
3400 |
| 電力容量 |
KVA |
25 |
| 氣壓來源 |
kgf/cm2 |
7~8 |
|
