產品介紹

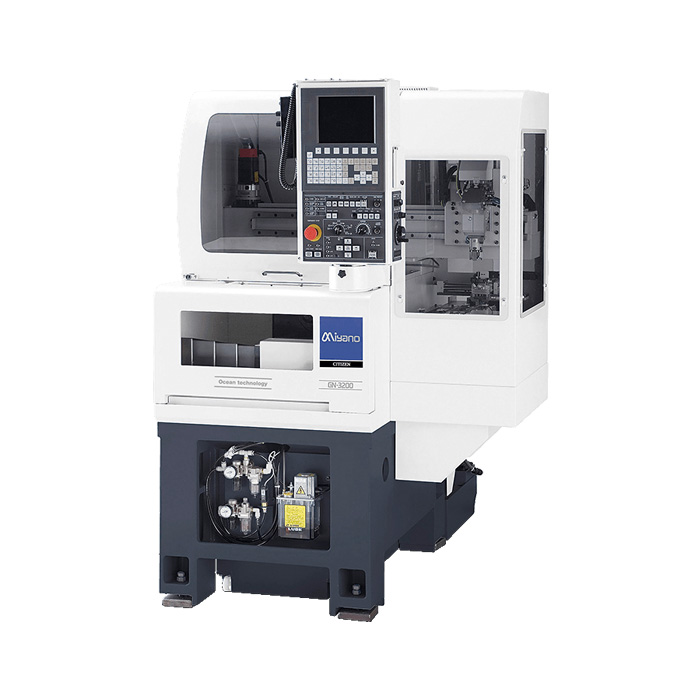

西鐵城高精度卡盤車床GN-3200

是繼承了傳統的高精度設計的省空間高精度卡盤車床。
發揮出高精度的定位和出眾的形狀精度。
通過衰減性較高的單滑結構以及潤滑油輸出控制，提高微動性能，將無效行程縮減到近乎于零
通過與最快上下料時間達到3.5秒的高速行架式機械手、IN/OUT工件儲備器等周邊器具的組合，可應對各種自動化的需求

產品規格

機種		GN-3200
加工能力 & 夾具系統
氣動卡盤	氣動	3"(4") 精密卡盤
膜片式夾具	氣動	4"
筒夾卡盤最大口徑	靜止型 (襯墊方式)	ø35mm
筒夾卡盤最大口徑	拉出型 (襯墊方式)	ø40mm
最大加工長度		50mm
主軸
主軸馬達	15分 / 連續	2.2 / 1.5 kW
主軸旋轉速度		80～8,000 min-1
刀具臺
刀具臺形式		水平直線轉塔
刀柄高度		□10mm、□12mm、□16mm
開孔鉆頭刀柄部直徑		ø20mm
刀具臺移動行程	X軸	180mm
刀具臺移動行程	Z軸	200mm
機床大小
機床高度		1,600mm
主軸中心高度		875mm
所需面積 (開口×進深)		700mm×1,460mm
機床重量 (本體)		1,500kg
